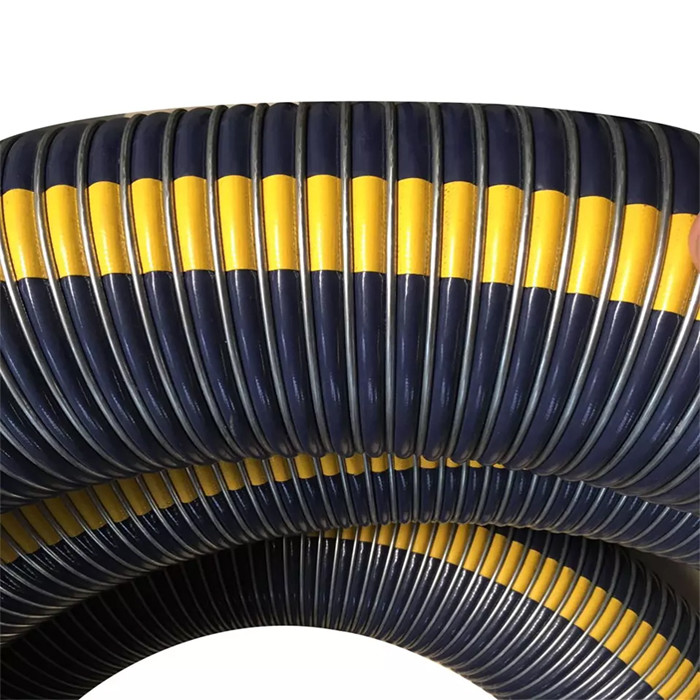

উচ্চ চাপের STS তেলের পায়ের পাতার মোজাবিশেষ EN13766 প্রত্যয়িত নমনীয় যৌগিক পায়ের পাতার মোজাবিশেষ ইস্পাত তার
বর্ণনা
ভাসমান এলএনজি প্রযুক্তির বিকাশে নির্ভরযোগ্য স্থানান্তর ব্যবস্থা একটি মূল উপাদান।মাল্টি-কম্পোজিট STS পায়ের পাতার মোজাবিশেষ একটি নির্ভরযোগ্য এবং খরচ কার্যকর সমাধান হতে পারে.টিএনও, ডাচ চুক্তি গবেষণা সংস্থা, শিপ-টু-শিপ (এসটিএস) এলএনজি স্থানান্তরের জন্য গুটেলিং বিভি-র মাল্টি-কম্পোজিট পায়ের পাতার মোজাবিশেষে একটি বিস্তৃত পরীক্ষামূলক কর্মসূচী সম্পাদন করেছে।এটি EN1474-অংশ 2 অনুযায়ী পায়ের পাতার মোজাবিশেষ যোগ্যতার ফলে হয়েছে।
কম্পোজিট STS পায়ের পাতার মোজাবিশেষ প্রথম পণ্য যে এই নতুন আন্তর্জাতিকভাবে স্বীকৃত মান অনুযায়ী যোগ্যতা অর্জন করা হয়েছে.পরীক্ষা প্রোগ্রামটি Gutteling BV, EXMAR এবং DNV-এর সাথে ঘনিষ্ঠ সহযোগিতায় সম্পাদিত হয়েছিল।এটি পরিবেষ্টিত এবং ক্রায়োজেনিক অপারেটিং অবস্থার যান্ত্রিক এবং প্রবাহ আচরণের উপর দৃষ্টি নিবদ্ধ করে।EN1474-প্রয়োজনীয়তার অতিরিক্ত, একটি মাল্টি-লেভেল পরীক্ষা প্রোগ্রাম সঞ্চালিত হয়, আরও নমুনা পরীক্ষা করা হয় এবং আরও চরম লোড সমন্বয় প্রয়োগ করা হয়।উদ্দেশ্য ছিল একটি ডেটা সেট প্রদান করা যা EN1474-পার্ট 3 অনুযায়ী স্থানান্তর সিস্টেমের যোগ্যতাকে সক্ষম করে।
স্পেসিফিকেশন
| উপাদান |
PTFE, গ্যালভানাইজড স্টিল ওয়্যার, পিভিসি লেপা পলিয়েস্টার কাপড় |
| পণ্যের নাম |
উচ্চ চাপের STS তেলের পায়ের পাতার মোজাবিশেষ EN13766 প্রত্যয়িত নমনীয় যৌগিক পায়ের পাতার মোজাবিশেষ ইস্পাত তারের |
| আকার |
DF-CH80 |
| ভিতরের তার |
স্টেইনলেস স্টীল 316 |
| আস্তরণ |
পলিমাইড |
| শব |
পলিমাইড কাপড়, পলিয়েস্টার ফিল্ম |
| বাইরের তার |
স্টেইনলেস স্টীল 316 |
| কাজের চাপ |
10 বার থেকে 21 বার |
| সর্বোচ্চ দর্ঘ্য |
40 মিটার |
| নমুনা |
পাওয়া যায় |
| ডেলিভারি সময় |
সাধারণত 3-5 দিন |
| মডেল |
মাত্রা |
কাজের চাপ |
নিরাপত্তা ফ্যাক্টর |
নমন ব্যাসার্ধ |
ওজন |
দৈর্ঘ্য |
| কম্পোজিট |
[মিমি] |
[ইঞ্চি] |
[বার] |
[পিএসআই] |
[কেজি] |
[মি] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
৬:১ |
80 |
0.8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
৬:১ |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4" |
16 |
230 |
৬:১ |
125 |
1.3 |
40 |
| DF-CH40 |
40 |
11/2" |
16 |
230 |
৬:১ |
140 |
1.5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
৬:১ |
180 |
2.5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
৬:১ |
200 |
3.3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
৬:১ |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
৬:১ |
380 |
৬.৮ |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
৬:১ |
440 |
9.2 |
40 |
| DF-CH150 |
150 |
৬" |
16 |
230 |
৬:১ |
500 |
13.2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
৬:১ |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
৬:১ |
900 |
26 |
25 |
| *দ্রষ্টব্য: বিভিন্ন মাপ প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে। |
বৈশিষ্ট্য
1. EN13765 এবং 13766 এর সাথে সম্পূর্ণরূপে অনুগত।
2. খুব নমনীয় এবং ছোট নমন ব্যাসার্ধ.
3. রাসায়নিক তেল প্রতিরোধের.
4. স্টেইনলেস স্টীল/HDG কাপলিং/ফ্ল্যাঞ্জ ঐচ্ছিক।
অ্যাপ্লিকেশন
● জাহাজ থেকে জাহাজ এবং জাহাজ থেকে তীরে
● এলএনজি বাল্ক ট্রান্সফার
● এলএনজি বাঙ্কারিং
● এছাড়াও বাষ্প রিটার্ন লাইন জন্য উপযুক্ত
● তেলের ট্যাঙ্কার
সুবিধাদি

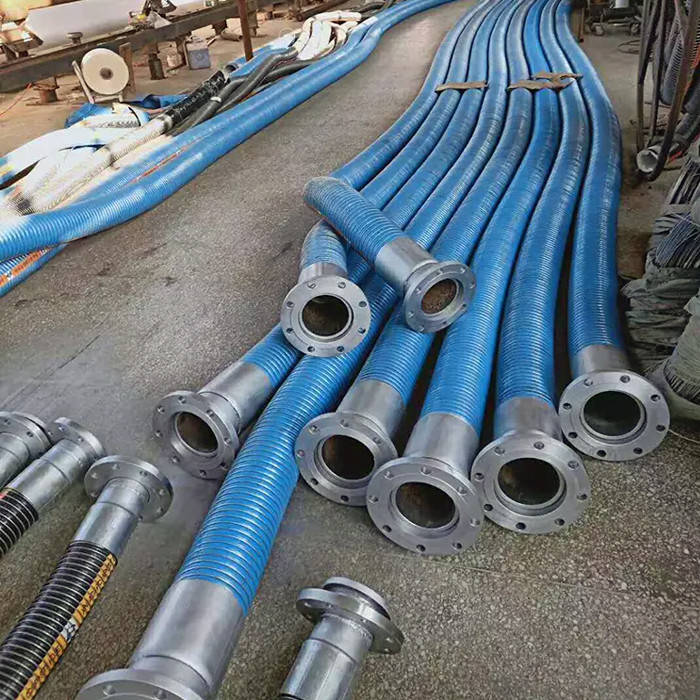

পায়ের পাতার মোজাবিশেষ সমাবেশ
প্রায়শই বিপজ্জনক পরিবহন ব্যবহার করার কারণে এটি সুপারিশ করা হয় যে যৌগিক পায়ের পাতার মোজাবিশেষ শুধুমাত্র সঠিকভাবে ফিটিং ফিটিং ব্যবহার করা উচিত।যৌগিক পায়ের পাতার মোজাবিশেষ সাধারণত তারের চাবুক পদ্ধতি দ্বারা বা বহিরাগত ক্রিম্প দ্বারা লাগানো হয়.সমস্ত পায়ের পাতার মোজাবিশেষ একটি 6 থেকে 1 নিরাপত্তা ফ্যাক্টর আছে.
পরীক্ষামূলক
সমস্ত পায়ের পাতার মোজাবিশেষ সমাবেশগুলিকে হাইড্রোস্ট্যাটিক্যালি সর্বোচ্চ প্রস্তাবিত কাজের চাপের দেড়গুণ পর্যন্ত চাপ পরীক্ষা করা উচিত এবং প্রতি ধারাবাহিকতা নিশ্চিত করতে বৈদ্যুতিকভাবে পরীক্ষা করা উচিত:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765:2010, BS5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

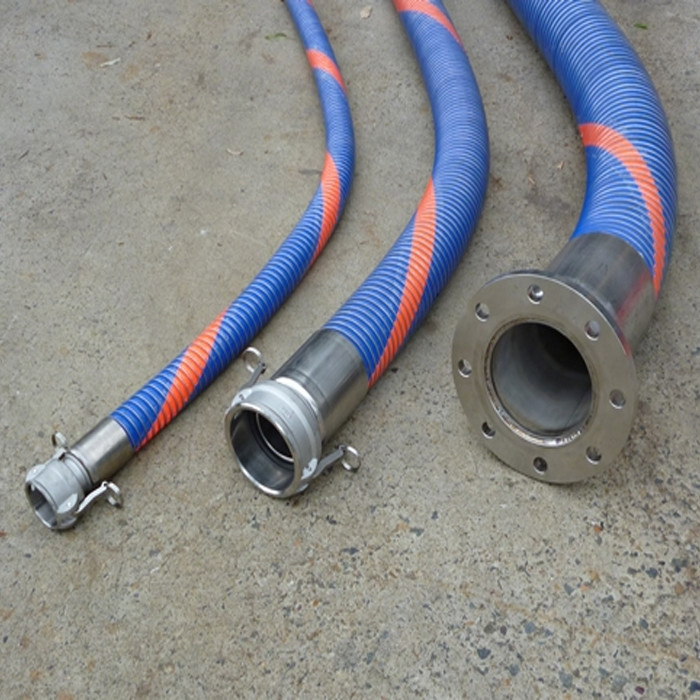

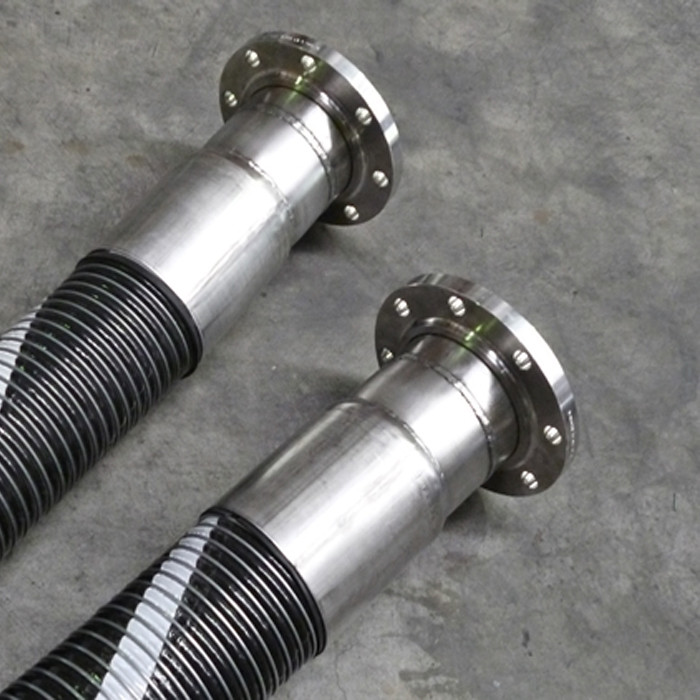

ফিটিংস
ক্যামলক, স্ক্রুড ফিটিং, ফ্ল্যাঞ্জ ইত্যাদির মতো বিস্তৃত ফিটিং সরবরাহ করা যেতে পারে।
উপাদান জিনিসপত্র - স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, কাস্টম.
