রোলার ফেন্ডার হল যান্ত্রিক সামুদ্রিক ফেন্ডারিং এবং ভেসেল-গাইডেন্স উপাদান যা অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছে যেখানে জাহাজগুলির জন্য স্থির সামুদ্রিক কাঠামোর বিরুদ্ধে প্রভাব সুরক্ষা এবং নিয়ন্ত্রিত দিকনির্দেশক আন্দোলন উভয়ই প্রয়োজন।
বর্ণনা

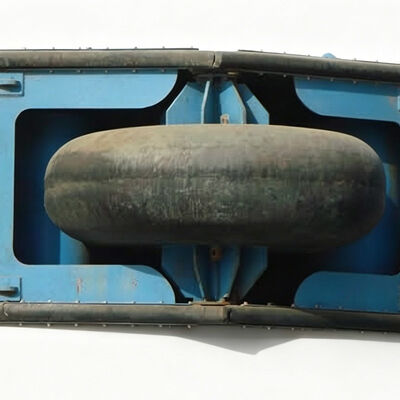

প্রচলিত স্থির ফেন্ডার সিস্টেমের বিপরীতে যা প্রাথমিকভাবে রাবার সংকোচনের মাধ্যমে যোগাযোগের শক্তি শোষণ করে, একটি রোলার ফেন্ডার একটি স্টিলের শ্যাফ্ট এবং সমর্থনকারী কাঠামোর উপর মাউন্ট করা একটি নলাকার রাবার রোলারকে অন্তর্ভুক্ত করে। যখন ভেসেল হুল রোলারের সংস্পর্শে আসে, তখন নলাকার শরীরটি তার অক্ষের চারপাশে ঘোরে, যার ফলে আপেক্ষিক জাহাজের গতিবিধি নিয়ন্ত্রিত ঘূর্ণায়মান গতিতে রূপান্তরিত হয়। এই অপারেটিং নীতিটি সংরক্ষিত কাঠামোতে রোলার, শ্যাফ্ট, ভারবহন বিন্যাস এবং সমর্থনকারী ফ্রেমের মাধ্যমে প্রয়োগকৃত লোড স্থানান্তর করার সময় যোগাযোগের ইন্টারফেসে স্লাইডিং ঘর্ষণকে হ্রাস করে।
রোলার বডি সাধারণত উচ্চ-শক্তির সামুদ্রিক রাবার থেকে তৈরি করা হয় যা ইলাস্টিক বিকৃতি, ঘর্ষণ প্রতিরোধ, ক্লান্তি প্রতিরোধ এবং পরিবেশগত স্থায়িত্ব প্রদানের জন্য তৈরি করা হয়। বাইরের সামুদ্রিক এক্সপোজার, সমুদ্রের জলের স্প্ল্যাশ, আর্দ্রতা, অতিবেগুনী বিকিরণ এবং তাপমাত্রার তারতম্যের অধীনে কাজ করতে সক্ষম থাকা অবস্থায় রাবারের যৌগটিকে বারবার সংকোচন এবং ঘূর্ণনের অধীনে উপযুক্ত যান্ত্রিক বৈশিষ্ট্য বজায় রাখতে হবে।
অভ্যন্তরীণ শ্যাফ্ট রোলারের জন্য প্রাথমিক ঘূর্ণন সমর্থন প্রদান করে এবং সমর্থনকারী কাঠামোর দিকে যান্ত্রিক শক্তি স্থানান্তর করে। সিস্টেম কনফিগারেশনের উপর নির্ভর করে, নিয়ন্ত্রিত ঘূর্ণন বজায় রাখতে এবং যান্ত্রিক প্রতিরোধ কমাতে বিয়ারিং বা বুশিং উপাদানগুলি অন্তর্ভুক্ত করা হয়। সমর্থনকারী ফ্রেমটি বারবার জাহাজের যোগাযোগের অধীনে রোলারের অবস্থান বজায় রাখতে এবং ডক প্রাচীর, কোয়ের কাঠামো, লক ওয়াল, গাইড কাঠামো বা অন্যান্য সহায়ক অবকাঠামোতে ফলে লোডগুলি বিতরণ করার জন্য ইঞ্জিনিয়ার করা হয়েছে।
কেস স্টাডি: দক্ষিণ কোরিয়ায় 52,000 DWT বাল্ক ক্যারিয়ার মেরামত সুবিধার জন্য রোলার ফেন্ডার ইনস্টলেশন
দক্ষিণ কোরিয়ার দক্ষিণ উপকূলে একটি প্রধান জাহাজ মেরামতের সুবিধা বাণিজ্যিক জাহাজের জন্য বেশ কয়েকটি শুকনো ডক পরিচালনা করে, যার মধ্যে বাল্ক ক্যারিয়ার, কন্টেইনার ভেসেল এবং বড় বহুমুখী পণ্যবাহী জাহাজ রয়েছে। 40,000 থেকে 60,000 ডিডব্লিউটি রেঞ্জের মধ্যে ড্রাই ডকের প্রবেশদ্বারগুলির মধ্যে একটি জাহাজগুলি প্রায়শই ব্যবহার করত। বিদ্যমান সুরক্ষা ব্যবস্থায় প্রাথমিকভাবে স্থির রাবার উপাদান রয়েছে, কিন্তু জাহাজগুলি প্রবেশদ্বার কাঠামোর সাথে একটি কোণে যোগাযোগ করলে অপারেটিং দল যথেষ্ট ঘর্ষণ লক্ষ্য করে।
শিপইয়ার্ড পর্যাপ্ত প্রভাব সুরক্ষা বজায় রেখে ঘর্ষণ কমানোর উপর দৃষ্টি নিবদ্ধ করে একটি উন্নতি প্রকল্প শুরু করেছে। প্রবেশদ্বারের উচ্চ-যোগাযোগ বিভাগের জন্য একটি রোলার ফেন্ডার সিস্টেম নির্বাচন করা হয়েছিল। প্রকৌশল মূল্যায়ন সবচেয়ে বড় নিয়মিত পরিসেবা করা জাহাজের মাত্রা, উপলব্ধ মাউন্টিং স্পেস, জাহাজের অ্যাপ্রোচের গতি, যোগাযোগের উচ্চতা এবং আপেক্ষিক চলাচলের প্রত্যাশিত দিক বিবেচনা করে।

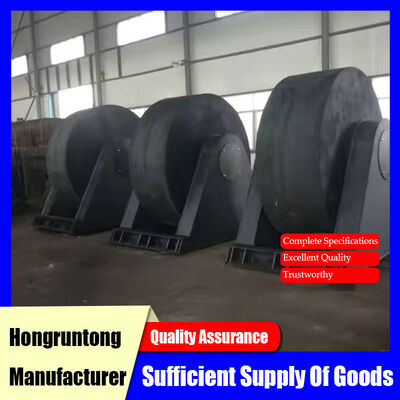

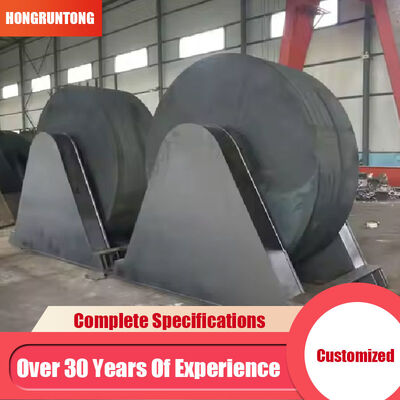

নির্বাচিত সিস্টেমে ভারী-শুল্ক নলাকার রাবার রোলার ব্যবহার করা হয়েছে যা ইস্পাত শ্যাফ্ট এবং শক্তিশালী কাঠামোগত বন্ধনী দ্বারা সমর্থিত। ডক প্রবেশদ্বারের উচ্চ-যোগাযোগ বিভাগ বরাবর ইনস্টলেশন ক্রমান্বয়ে সম্পন্ন হয়েছে। প্রতিটি রোলার যান্ত্রিক ফিক্সিংয়ের পরে বিনামূল্যে ঘূর্ণনের জন্য পরীক্ষা করা হয়েছিল, এবং সিস্টেমটিকে নিয়মিত পরিষেবাতে স্থাপন করার আগে সংযোগ পয়েন্টগুলি পরিদর্শন করা হয়েছিল।
প্রথম অপারেশনাল ট্রায়ালে প্রায় 52,000 DWT এর একটি বাল্ক ক্যারিয়ার জড়িত ছিল। যখন হুল রোলার ফেন্ডারের সাথে যোগাযোগ করে, তখন নলাকার রোলারগুলি জাহাজের অনুদৈর্ঘ্য আন্দোলনের প্রতিক্রিয়া হিসাবে ঘোরে। পূর্ববর্তী স্থির ব্যবস্থার তুলনায় যোগাযোগটি আরও প্রগতিশীল ছিল এবং জাহাজটি পূর্বে পর্যবেক্ষণ করা উচ্চারিত স্লাইডিং মিথস্ক্রিয়া ছাড়াই প্রবেশদ্বারের মধ্য দিয়ে চলে গেছে।
প্রাথমিক ট্রায়ালের পরে, একাধিক ডকিং অপারেশনের সময় সিস্টেমটি পর্যবেক্ষণ করা হয়েছিল। পরিদর্শন দেখিয়েছে যে রোলার পৃষ্ঠগুলি একটি একক স্থির অবস্থানে অবিরাম ঘর্ষণ না করে বিতরণকৃত যোগাযোগের অভিজ্ঞতা লাভ করেছে। শিপইয়ার্ডটি আরও জানিয়েছে যে রোলার বিন্যাসটি জাহাজের প্রান্তিককরণে ক্ষুদ্র পার্শ্বীয় বিচ্যুতির সময় আরও অনুমানযোগ্য যোগাযোগের পথ সরবরাহ করে।
বৈশিষ্ট্য
নিয়ন্ত্রিত বিকৃতি সহ উচ্চ-শক্তির রাবার রোলার
রাবার রোলারটি নিয়ন্ত্রিত ইলাস্টিক বিকৃতি বজায় রাখার সময় বারবার যান্ত্রিক লোডিং সহ্য করার জন্য ইঞ্জিনিয়ার করা হয়েছে। জাহাজের যোগাযোগের সময়, রাবার বডি প্রয়োগকৃত লোড এবং যোগাযোগের জ্যামিতি অনুসারে সংকুচিত হয়, যা হল এবং সমর্থনকারী কাঠামোর মধ্যে একটি বিকৃত ইন্টারফেস তৈরি করে। এই বিকৃতি একটি উপযুক্ত এলাকায় যোগাযোগ শক্তি বিতরণ করে এবং একটি কঠোর কাঠামোগত সংযোগে সম্পূর্ণ প্রভাব লোডের সরাসরি স্থানান্তর প্রতিরোধ করে।
ঘূর্ণনশীল খাদ এবং লোড-ট্রান্সফার স্ট্রাকচার
শ্যাফ্টটি বেলনকে সমর্থন করার জন্য এবং কার্যক্ষম বাহিনীকে সমর্থনকারী ফ্রেমে স্থানান্তর করার জন্য দায়ী। যোগাযোগের সময়, জাহাজটি রাবার রোলারে রেডিয়াল এবং স্পর্শক শক্তির সংমিশ্রণ প্রয়োগ করে। এই শক্তিগুলি রাবার বডির মাধ্যমে শ্যাফ্টের দিকে এবং পরবর্তীকালে বিয়ারিং, বন্ধনী এবং কাঠামোগত সংযোগে প্রেরণ করা হয়।
ঘূর্ণায়মান যোগাযোগের মাধ্যমে হ্রাস ঘর্ষণ
একটি রোলার ফেন্ডারের প্রধান ইঞ্জিনিয়ারিং ফাংশনগুলির মধ্যে একটি হল যখন একটি জাহাজ একটি সুরক্ষিত কাঠামো বরাবর চলে তখন উত্পন্ন ঘর্ষণকে হ্রাস করা। ঘূর্ণায়মান রোলার যোগাযোগের উপাদানটিকে জাহাজের নড়াচড়ার প্রতিক্রিয়ায় ঘোরানোর অনুমতি দিয়ে এই মিথস্ক্রিয়াকে পরিবর্তন করে। সম্পূর্ণরূপে স্লাইডিং বিকৃতির উপর নির্ভর করার পরিবর্তে, রোলারটি ঘূর্ণনের মাধ্যমে হুলের আপেক্ষিক গতিবিধি অনুসরণ করে।
সামুদ্রিক অবকাঠামোর জন্য অভিযোজিত কাঠামোগত কনফিগারেশন
রোলার ফেন্ডার সিস্টেমগুলি বিভিন্ন সামুদ্রিক কাঠামোর জন্য রোলারের মাত্রা, মাউন্টিং ওরিয়েন্টেশন, স্পেসিং এবং সমর্থনকারী ফ্রেম জ্যামিতি সমন্বয় করে কনফিগার করা যেতে পারে। এই অভিযোজনযোগ্যতা একই মৌলিক অপারেটিং নীতিকে শুষ্ক ডক দেয়াল, লক স্ট্রাকচার, ওয়ে কর্নার, ভেসেল গাইড সিস্টেম এবং সীমাবদ্ধ ক্লিয়ারেন্স সহ অন্যান্য অবস্থানগুলিতে প্রয়োগ করার অনুমতি দেয়।
FAQ
একটি রোলার ফেন্ডারের ব্যাস এবং দৈর্ঘ্য নির্বাচন করার সময় কোন বিষয়গুলি বিবেচনা করা উচিত?
প্রধান কারণগুলির মধ্যে রয়েছে জাহাজের স্থানচ্যুতি, হুল জ্যামিতি, যোগাযোগের উচ্চতা, অ্যাপ্রোচ বেগ, যোগাযোগের কোণ, যোগাযোগের প্রত্যাশিত ফ্রিকোয়েন্সি, উপলব্ধ ইনস্টলেশন ক্লিয়ারেন্স এবং সাপোর্টিং-স্ট্রাকচার ক্ষমতা। রোলার ব্যাস যোগাযোগ জ্যামিতি এবং উপলব্ধ বিকৃতি পরিসীমা প্রভাবিত করে, যখন রোলার দৈর্ঘ্য কার্যকর যোগাযোগ এলাকা নির্ধারণ করে।
রোলার ফেন্ডার কি সমুদ্রের জল এবং বহিরঙ্গন সামুদ্রিক পরিবেশে ক্রমাগত কাজ করতে পারে?
রোলার ফেন্ডারগুলি সামুদ্রিক এক্সপোজারের জন্য ডিজাইন করা যেতে পারে, তবে রাবার যৌগ এবং ধাতু উপাদানগুলি প্রকৃত পরিবেশগত অবস্থা অনুযায়ী নির্বাচন করা উচিত। রাবারে ঘর্ষণ, আবহাওয়া এবং বারবার যান্ত্রিক বিকৃতির জন্য উপযুক্ত প্রতিরোধ থাকতে হবে। ইস্পাত উপাদান উপযুক্ত জারা সুরক্ষা প্রয়োজন যেখানে সমুদ্রের জলের স্প্রে, আর্দ্রতা বা বায়ুমণ্ডলীয় অবস্থার সংস্পর্শে আসে।
একটি রোলার ফেন্ডারের পরিষেবার অবস্থা কীভাবে সাধারণত পরিদর্শন করা হয়?
পরিদর্শনে রাবার রোলার, খাদ, বিয়ারিং বা বুশিং সিস্টেম, কাঠামোগত ফ্রেম, অ্যাঙ্কর সংযোগ এবং প্রতিরক্ষামূলক আবরণ আবরণ করা উচিত। রোলারটি অস্বাভাবিক প্রতিরোধ, অত্যধিক শব্দ বা দৃশ্যমান মিসলাইনমেন্ট ছাড়াই ঘোরানো উচিত। রাবারের পৃষ্ঠটি ক্র্যাকিং, অস্বাভাবিক ঘর্ষণ, কাটা বা স্থায়ী বিকৃতির জন্য পরীক্ষা করা উচিত।
একটি বিদ্যমান শুকনো ডক বা লক কাঠামোর জন্য রোলার ফেন্ডারগুলি কাস্টমাইজ করা যেতে পারে?
হ্যাঁ। কাস্টমাইজড কনফিগারেশন সাধারণত রেট্রোফিট প্রকল্পের জন্য প্রয়োজন কারণ বিদ্যমান কাঠামোর নির্দিষ্ট মাত্রা এবং সীমিত ইনস্টলেশন স্থান থাকতে পারে। উপলভ্য মাউন্টিং পৃষ্ঠ, নোঙ্গর অবস্থান, কাঠামোগত ক্ষমতা, প্রয়োজনীয় রোলার উচ্চতা এবং জাহাজের যোগাযোগের খাম উৎপাদনের আগে পর্যালোচনা করা উচিত।
রোলার ফেন্ডারের ইঞ্জিনিয়ারিং কোটেশনের জন্য কী তথ্য দেওয়া উচিত?
দরকারী প্রযুক্তিগত তথ্যের মধ্যে রয়েছে জাহাজের ধরন এবং আনুমানিক DWT, জাহাজের মাত্রা যেখানে উপলব্ধ, প্রত্যাশিত বার্থিং বা ট্রানজিট গতি, যোগাযোগের দিকনির্দেশ, ইনস্টলেশনের অবস্থান, প্রয়োজনীয় রোলারের মাত্রা যদি ইতিমধ্যেই নির্দিষ্ট করা থাকে, ইউনিটের সংখ্যা, মাউন্টিং ওরিয়েন্টেশন এবং উপলব্ধ কাঠামোগত অঙ্কন।
